Tvarovky - ztracené bednění ARCO-TOP H 16 - 30

Upřesněte výběr produktu
Varianta neexistuje

ks

ARCO-TOP představuje inovativní tvarovky z polypropylenu, které zabraňují pronikání radonu do budov a zároveň zajišťují odvětrání podlah. Více

Izolace proti vlhkosti a radonu ARCO-TOP představuje tvarovky ztraceného bednění z recyklovaného polypropylenu vhodné pro novostavby i rekonstrukce. Jedná se o inovativní systém, který poskytuje ochranu před pronikáním škodlivého radonu, který uniká z půdy a představuje vysoké riziko pro zdraví, do interiéru budov a účinně odvětrává podlahy, střechy i různé instalační prostory. Zabraňuje tak udržování vodních par a vlhkosti v místnostech, díky čemuž nedochází k šíření plísní, hniloby ani k degradaci stavebních materiálů. To je zajištěno neustálou cirkulací vzduchu pod izolací. Vytváří také prostor pro vedení elektroinstalačních a technických sítí pod podlahou a snižuje spotřebu betonu potřebného k vylití základů. K dispozici jsou tvarovky o různých výškách pro různé stavební požadavky. Moduly ve výšce od 35 do 55 cm jsou opatřeny speciálními bezpečnostními klouby proti rozjezdu nohou.

Přednosti izolace proti vlhkosti a radonu ARCO-TOP

  • účinná zábrana proti radonu
  • odvětrání podlah a dutin
  • 2 x větší suchá únosnost než běžné konkureční výrobky
  • vytváří prostor pro elektroinstalaci
  • zabraňuje šíření plísně
  • prodlužuje životnost budov
  • snadná pokládka
  • recyklovaný materiál
  • izoluje a chrání

Montáž izolace proti vlhkosti a radonu

ARCO je jedinečný systém sloužící k odvětrávání vlhkosti a radonu z interiérů budov, jehož hlavním prvkem jsou polypropylenové tvarovky. Pokládka celého systému je velice rychlá a jednoduchá, lze položit i 100 m² za hodinu. Každý modul je navíc opatřen šipkami pro správný směr pokládky, šipky musí směřovat nahoru a doprava. Po zalití betonem je zatížení rozloženo rovnoměrně po celém povrchu podlahy, tvarovky jsou navíc pochozí i během pokládky, jejich nosnost je až 150 kg. Pro nižší spotřebu betonu a vyšší mechanickou pevnost mají moduly kulovitý tvar.

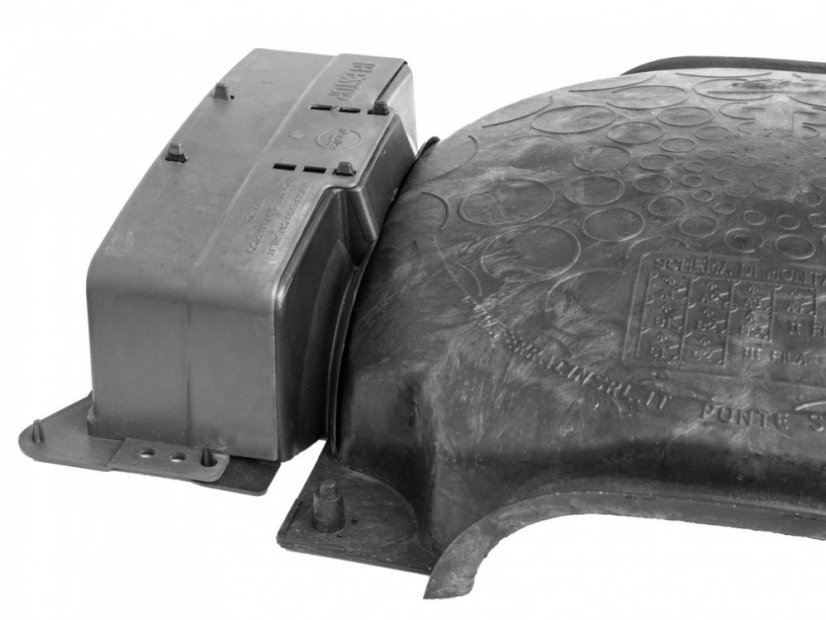

Součástí izolačního systému jsou také doplňkové uzavírací a prodlužovací díly, které slouží k vyplnění volného prostoru vedle tvarovek. Ukončovací díl se používá k rozšíření či k napojení prodlužovacího dílu. Ten umožňuje prodloužení o 10, 12 či 14 cm podle způsobu připojení k ukončovacímu dílu, každý díl je totiž opatřen montážními otvory ve třech různých vzdálenostech. Na obrázku lze vidět schématické znázornění, světle modrou barvou je zvýrazněn ukončovací díl a každý další prodlužovací díl má jinou barvu. Do veškerého příslušentsví lze snadno vyříznout otvor pro správnou ventilaci.

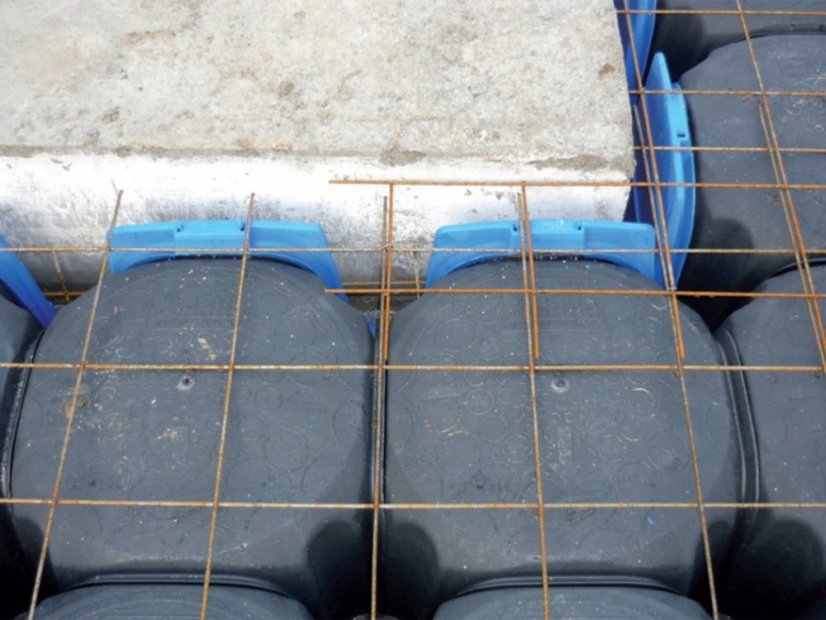

Nejdříve je potřeba připravit podloží (1) a betonový podklad (2), na který se pokládají vlastní tvarovky. Pro správnou funkci izolace je vhodné použít uzavírací profil ARCO (3) a vytvořit otvory pro větrání, které zajišťují stálou cirkulaci vzduchu. Otvor na severní stěně musí být umístěn co nejníže, na jižní pak výš. Poté se pokládají vlastní moduly ve směru zleva doprava a shora dolů (4). K dispozici jsou také prodlužovací a uzavírací díly, které se používají k vyplnění prostorů vedle modulů v případě, že nelze okamžitě použít uzavírací profil. Díky nim se nemusí tvarovky řezat, čímž se zkracuje doba pokládky. Následně se přes bednění položí kari síť (5), díky čemuž je vytvořena bezpečná pochozí plošina, která se poté zalévá betonem (6).

Jak vypočítat přesný počet?

Moduly o rozměru 50 x 50 cm, svou plochou odpovídají 0,25 m2 a na pokládku 1 m² jsou proto potřeba 4 kusy. Platí tedy jednoduchá rovnice: plocha x 4 = potřebný počet tvarovek. U variant H10 a H15, které mají rozměr 58 x 58 cm, je spotřeba 2,97 ks/m². Rovnice tedy vypadá následovně: plocha x 2,97 = potřebný počet tvarovek.

Doplňující technické údaje

Název jednotlivých variant odpovídá celkové výšce daných tvarovek, výška pod obloukem a rozteč nohou poté společně určují maximální velikost odvodové trubky, kterou lze vést pod izolací. Betonová výplň popisuje potřebné množství betonu o hustotě 2500 kg/m3 potřebného pro vyplnění prostoru mezi tvarovkami a vyrovnání povrchu s jejich výškou.

Technické parametry tvarovky ARCO

Varianta Půdorys (cm) Výška (cm) Výška pod obloukem (cm) Rozteč nohou (cm) Hmotnost (kg) Betonová výplň (m3/m2)
ARCO H 16 50 x 50 16 10 28 1,3 0,037
ARCO H 20 50 x 50 20 14 30 1,37 0,04
ARCO H 25 50 x 50 25 19 33 1,4 0,044
ARCO H 27 50 x 50 27 21 34 1,4 0,045
ARCO H 30 50 x 50 30 24 35 1,45 0,047

Parametry
Materiál recyklovaný polypropylen
Barva černá
Rozměr 50 x 50 cm
Výška 16 cm (ARCO-TOP H 16), 20 cm (ARCO-TOP H 20), 25 cm (ARCO-TOP H 25), 27 cm (ARCO-TOP H 27), 30 cm (ARCO-TOP H 30)
Suchá únostnost 150 kg
Spotřeba 4 ks/m²

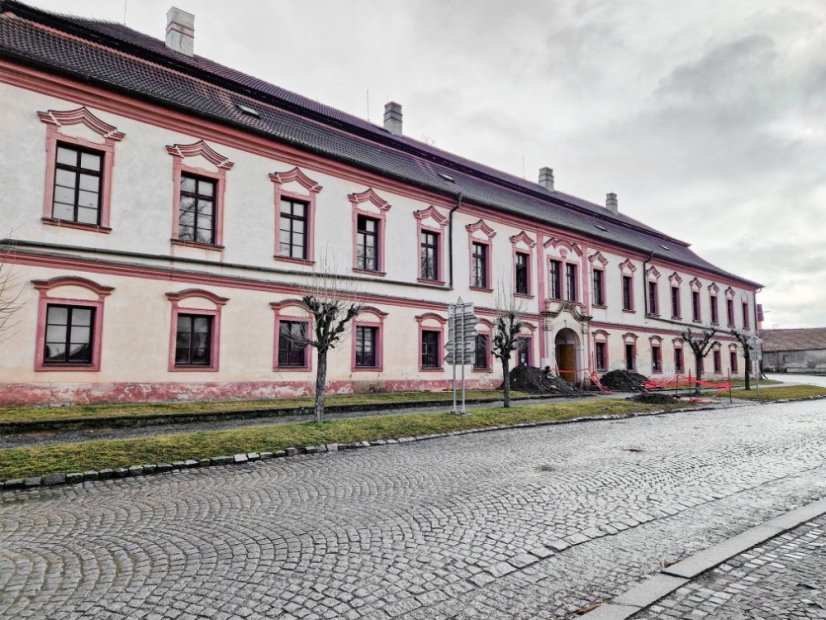

Tvarovky ARCO-TOP na zámku Nečeradec

Zámek Nečeradec, impozantní barokní stavba v severních Čechách, prošel v posledních letech rozsáhlou rekonstrukcí. Součástí revitalizace bylo účinné odvětrání objektu. Pro tento účel byly zvoleny tvarovky ARCO-TOP.

Tvarovky ARCO-TOP se vyznačují vysokou funkčností. Jsou ideální pro realizaci ztraceného bednění, které slouží k zpevnění a odvětrání opěrných zdí. Jedná se o inovativní systém, který poskytuje také ochranu před pronikáním škodlivého radonu, který uniká z půdy a představuje vysoké riziko pro zdraví, do interiéru budov a účinně odvětrává podlahy, střechy i různé instalační prostory. Zabraňuje tak udržování vodních par a vlhkosti v místnostech, díky čemuž nedochází k šíření plísní, hniloby ani k degradaci stavebních materiálů.



Přednosti izolace proti vlhkosti a radonu ARCO-TOP

  • účinná zábrana proti radonu
  • odvětrání podlah a dutin
  • 2 x větší suchá únosnost než běžné konkureční výrobky
  • vytváří prostor pro elektroinstalaci
  • zabraňuje šíření plísně
  • prodlužuje životnost budov
  • snadná pokládka
  • recyklovaný materiál
  • izoluje a chrání
